本實用新型涉及包裝裝置領域，特別涉及一種可拆卸的木制包裝箱。

背景技術：

木箱是用木材、竹材或木質混合材料制成的膠質直方體包裝容器，是最古老的包裝容器也是一種重要的運輸包裝容器之一。它以其制作簡單、強度高、就地取材、耐久性好、有一定的彈性、能承受沖擊和振動、價格也比較便宜等特點在包裝世界里具有舉足輕重的作用。

針對木箱，我國現有如下專利：

專利授權公告號：CN205615867U，公開了一種單板層積材框架木箱的箱體，該箱體包括一框架結構、一面板結構及一頂蓋。所述框架結構包括兩側面框架、兩端面框架；所述面板結構包括兩側面面板及兩端面面板。所述頂蓋包括一內頂板、一外頂板及多個橫梁。所述框架結構的材料為單板層積材。每一所述側面框架及每一所述端面框架的所述上下框木和所述立柱通過所述裁口互相搭接；所述至少一立檔間隔的設置于所述兩立柱之間，連接于所述兩上下框木，以對應的所述側面面板或所述端面面板的規格為基形成“日”字形結構。

然而，該專利的木箱無法拆卸，不便于木箱本身的運輸和存儲。

技術實現要素：

針對現有技術存在的不足，本實用新型的目的在于提供一種可拆卸的木制包裝箱，其特點是包裝箱可拆卸，拆卸后各部分占用空間小，便于運輸和存儲。

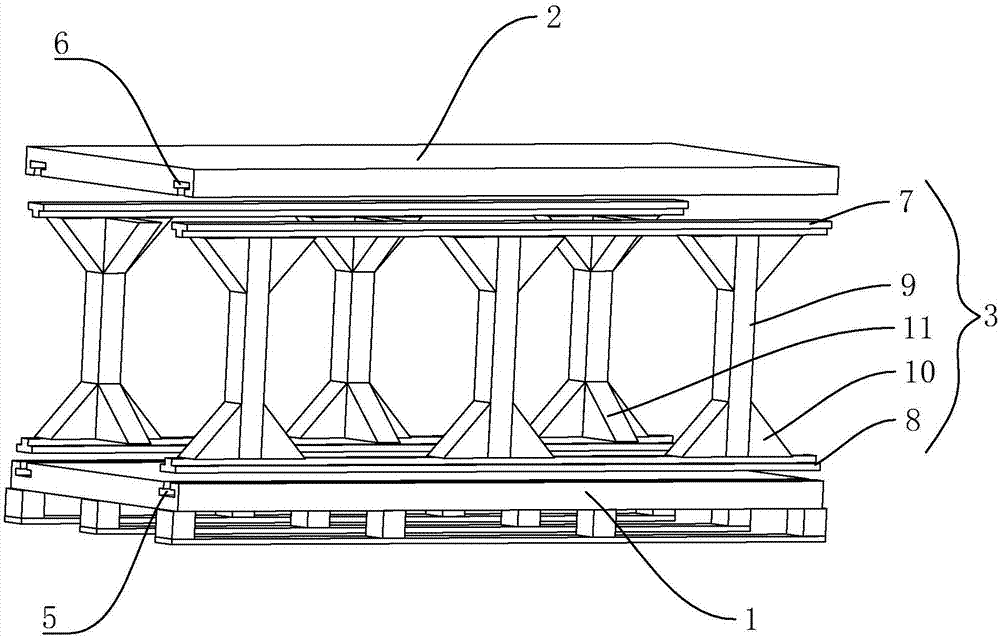

本實用新型的上述技術目的是通過以下技術方案得以實現的：一種可拆卸的木制包裝箱，包括底板、頂板和側攔；兩側欄分別包括上插條、下插條和若干豎直設置于上插條和下插條之間的立柱，頂板的底面兩端開設有用于容納側欄的上插條的上容置槽；底板的頂面兩端開設有用于容納側欄的下插條的下容置槽。

通過上述技術方案，能夠?qū)⒛举|(zhì)包裝箱拆卸為底板、頂板和兩側欄，拆卸后的獨立的底板、頂板和側欄占用空間小，便于運輸和存儲。

優選的，上插條為T型，下插條為倒T型。

通過上述技術方案，將側欄的上插條和下插條設置為T型，便于側欄和頂板、底板的插接，且易于加工。

優選的，立柱下端兩側與下插條之間設有側支板。

通過上述技術方案，在立柱下端兩側與下插條之間設置側支板，能夠起到加固立柱和下插條的作用。

優選的，兩側欄的立柱的相對側面的下端設有內支板。

通過上述技術方案，設置內支板，一方面能夠進一步加固立柱和下插條，另一方面，當包裝箱被用于裝載圓形物體或圓柱形物體時，內支板能夠起到固定圓形物體或圓柱形物體的作用，防止裝載的物體滾動撞擊包裝箱。

優選的，側支板和內支板均為直角三角形。

通過上述技術方案，三角形為穩定結構，能夠使側支板和內支板更好地發揮加固立柱的作用；設置為直角三角形，能夠使側支板和內支板與包裝箱有較大的接觸面積，一方面能使側支板和內支板的裝配更可靠，另一方面能使側支板和內支板起到更好地支撐加固作用。

優選的，內支板的頂角為45度。

通過上述技術方案，將內支板設置為等腰直角三角形，能夠更好地限位和固定包裝箱內裝載的圓形物體或圓柱形物體。

優選的，側支板還設置于立柱上端兩側與上插條之間。

通過上述技術方案，在立柱上端兩側與上插條之間設置側支板，能夠起到加固立柱和上插條的作用。

優選的，內支板還設置于兩側欄的立柱的相對側面的上端。

通過上述技術方案，一方面，能夠進一步加固立柱和上插條，另一方面，當包裝箱晃動時，能夠進一步固定包裝箱內裝載的圓形物體或圓柱形物體，防止物體滾動撞擊包裝箱。

優選的，底板的底部設有叉運托盤。

通過上述技術方案，設置叉車托盤，便于叉車和吊車作業。

本實用新型的有益效果在于：1）能夠?qū)⒛举|(zhì)包裝箱拆卸為底板、頂板和兩側欄，拆卸后的獨立的底板、頂板和側欄占用空間小，便于運輸和存儲；2）設置側支板，能夠起到加固作用；3）設置內支板，一方面能夠進一步加固，另一方面，當包裝箱被用于裝載圓形物體或圓柱形物體時，內支板能夠起到固定圓形物體或圓柱形物體的作用，防止裝載的物體滾動撞擊包裝箱；4）設置叉車托盤，便于叉車和吊車作業。
